在真空系統、化學合成、材料制備等領域，液氮冷阱作為一種高效的低溫捕集設備，憑借液氮(沸點 - 196℃)的超低溫特性，能快速冷凝捕獲氣體或蒸汽分子，有效保障系統真空度、提高產物純度并保護關鍵設備。本文將系統解析液氮冷阱的工作原理、使用規范、應用場景及維護要點，為實際操作提供技術指導。

　　工作原理與結構組成

　　核心制冷機制

　　液氮冷阱的工作基于低溫冷凝原理：當含有可凝性氣體(如水蒸氣、有機溶劑蒸氣等)的氣流通過冷阱時，在 - 196℃的超低溫環境下，氣體分子的熱運動急劇減弱，動能不足以克服分子間作用力，從而凝結為液體或固體附著在冷阱內壁，實現與不可凝氣體的分離。其捕集效率與目標氣體的飽和蒸氣壓密切相關，例如水在 - 196℃時飽和蒸氣壓低于 10?1?Pa，可被近乎完全捕獲。

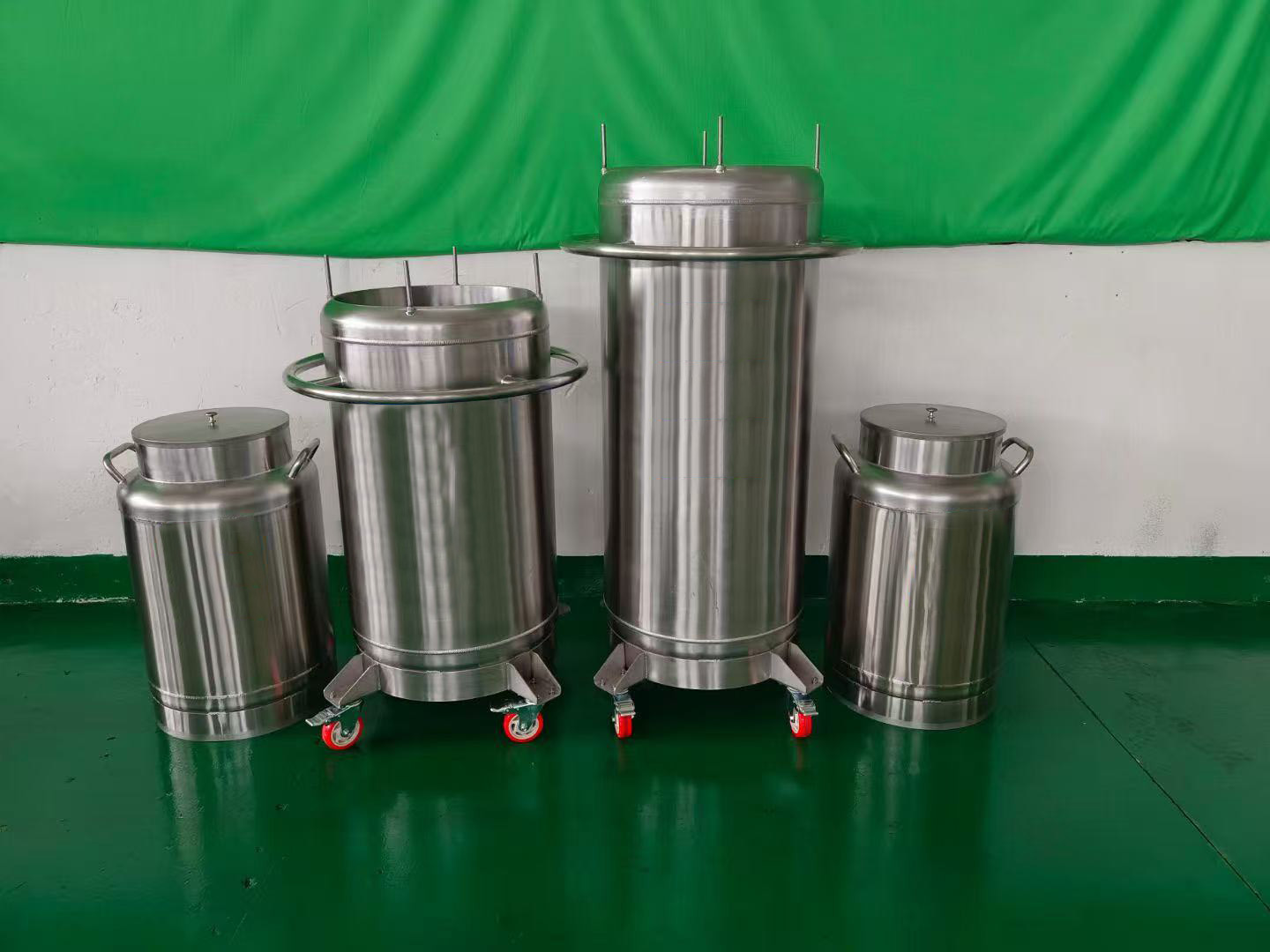

　　典型結構設計

　　標準液氮冷阱由以下關鍵部件組成：

　　冷阱主體：通常為不銹鋼(304 或 316L)材質的圓柱形容器，內壁拋光以減少熱阻，部分高端型號采用鍍鎳處理增強耐腐蝕性能。

　　液氮容器：環繞冷阱主體的夾層結構，容量從 0.5L 到 10L 不等，配備隔熱層(如多層絕熱材料)減少液氮揮發，揮發率通?？刂圃凇?.5L/h。

　　進氣 / 出氣接口：采用 KF 或 ISO 真空法蘭連接，接口直徑根據流量需求設計(常見 DN16 至 DN50)，部分型號內置閥門實現流量調節。

　　防濺擋板：位于冷阱頂部的多孔金屬板，防止液氮飛濺進入真空系統，同時降低對流熱損失。

　　液位監測裝置：部分高端型號配備電子液位計或機械浮標，實時顯示液氮余量，當液位低于閾值(通常為總?cè)萘康?1/3)時觸發報警。

　　操作流程與參數控制

　　規范化操作步驟

　　預處理準備：

　　檢查冷阱主體與連接部件的密封性，使用氦質譜檢漏儀檢測泄漏率應≤1×10??Pa?m3/s。

　　清潔冷阱內部，對于殘留有機物的情況，可用無水乙醇超聲清洗后烘干。

　　確認真空系統與冷阱的連接正確，閥門處于關閉狀態。

　　液氮加注：

　　佩戴專用低溫防護裝備(防凍手套、護目鏡、面罩)，使用長嘴杜瓦壺緩慢加注液氮，初始階段需預冷 5-10 分鐘，避免冷阱因溫度驟降產生應力開裂。

　　加注量控制在容器總?cè)萘康?2/3 左右，高不超過 80%，防止液氮溢出。

　　系統啟動：

　　先開啟真空系統，待真空度達到 1×10?3Pa 以下時，緩慢打開冷阱進氣閥門，控制氣體流速≤設計流量(通常標注為 5-50L/min)，避免氣流過快導致冷阱溫度升高。

　　實時監測冷阱外壁溫度，正常工作時應保持在 - 190℃以下(可通過熱電偶或紅外測溫儀檢測)。

　　運行監控：

　　每 30 分鐘觀察液氮液位，當余量不足時及時補充，單次連續運行時間建議不超過 8 小時，避免冷阱結霜過厚影響傳熱。

　　記錄進出口壓力差，當差值超過初始值的 50% 時，表明冷阱內捕集物過多，需停機清理。

　　關鍵參數優化

　　真空度匹配：冷阱工作真空度應與系統匹配，在低真空(1-100Pa)下主要捕獲高沸點物質，高真空(<1Pa)時可有效捕集低沸點有機物(如甲醇、乙醚等)。

　　流速控制：氣體在冷阱內的停留時間需≥0.5 秒，對于高流量系統(>50L/min)應采用多級冷阱串聯設計。

　　溫度梯度：通過優化冷阱結構(如設置內翅片)形成溫度梯度，增強對不同沸點物質的分級捕集能力。

　　安全操作與風險防控

　　低溫安全防護

　　液氮的超低溫特性可能導致嚴重凍傷，操作時必須嚴格遵守：

　　禁止皮膚直接接觸冷阱外壁或液氮，若發生接觸，應立即用溫水(40℃左右)沖洗，禁止使用熱水或摩擦凍傷部位。

　　在通風不良的空間使用時，需配備氧氣監測儀(報警閾值≤19.5%)，防止液氮揮發導致氧氣濃度降低引發窒息，建議每 10m3 空間配備≥1 個強制通風裝置。

　　液氮容器禁止密封，需保持透氣孔暢通，防止蒸發壓力升高導致爆炸。

　　設備安全保障

　　冷阱與真空系統之間應安裝安全閥(起跳壓力通常為 0.15MPa)，防止系統超壓。

　　避免金屬工具直接撞擊冷阱低溫部位，防止材料低溫脆化開裂。

　　長期停用前，需徹底排凈殘留液氮，待冷阱恢復至室溫后再進行清潔存放。

　　應用場景與效能提升

　　典型應用領域

　　真空系統保護：在分子泵、擴散泵前端安裝液氮冷阱，可有效捕獲泵油蒸氣和水蒸氣，使系統真空度提升 1-2 個數量級，延長真空泵使用壽命 30% 以上。

　　溶劑回收：在有機合成實驗中，用于冷凝回收揮發性有機溶劑(如丙酮、乙醇)，回收率可達 95% 以上，既降低成本又減少環境污染。

　　材料凍干：在真空冷凍干燥中，冷阱作為水汽凝結器，能快速捕獲物料升華產生的水蒸氣，提高凍干效率 20-40%。

　　氣體純化：用于惰性氣體(如氮氣、氬氣)的深度干燥，可將露點降至 - 100℃以下，滿足高精度電子制造的用氣需求。

　　效能優化策略

　　定期除霜：當冷阱外壁結霜厚度超過 5mm 時，傳熱效率下降約 40%，需停機升溫除霜，對于連續運行系統可采用雙冷阱交替工作設計。

　　捕集劑輔助：在冷阱內部放置吸附劑(如活性炭、分子篩)，形成 “低溫 + 吸附” 協同效應，對低沸點氣體(如甲烷)的捕集效率可提升至 85% 以上。

　　熱屏蔽設計：增加多層絕熱屏蔽罩(如鋁箔包裹的玻璃纖維)，可使液氮消耗率降低 25-30%。

　　維護保養與壽命延長

　　日常維護要點

　　每次使用后，待冷阱恢復室溫，用去離子水沖洗內部，去除殘留冷凝物，對于油性污染物可使用專用低溫清潔劑(如氟碳溶劑)。

　　每周檢查連接法蘭的密封墊圈(建議采用氟橡膠材質)，發現老化或變形及時更換，確保密封性能。

　　每月校準液位監測裝置，確保讀數誤差≤5%。

　　長期保養策略

　　每季度進行一次真空檢漏，重點檢查閥門接口和焊縫部位。

　　每年對冷阱內壁進行拋光處理，去除氧化層，恢復表面光潔度以減少熱阻。

　　對于閑置超過 3 個月的冷阱，應每月進行一次真空烘烤(80-100℃下保持 2 小時)，防止內部受潮。

　　技術發展趨勢

　　當前液氮冷阱正朝著智能化、高效化方向發展：新型智能冷阱已實現液氮自動加注、液位自動監測、遠程故障診斷等功能;采用微通道結構的高效冷阱，在相同體積下傳熱面積增加 3 倍，捕集效率提升至 99.9%;結合熱泵技術的節能型冷阱，可回收冷量用于預冷進氣，使液氮消耗降低 40% 以上。未來，隨著低溫材料和自動化技術的進步，液氮冷阱將在更多高端制造領域發揮關鍵作用。

　　正確掌握液氮冷阱的使用技術，不僅能保障設備安全穩定運行，更能充分發揮其在分離純化、系統保護等方面的效能。在實際應用中，需結合具體工況優化操作參數，嚴格執行安全規范，通過科學維護延長設備壽命，從而實現經濟效益與安全保障的雙重提升。

---
