冷阱作為真空系統、低溫制冷設備中的關鍵捕集部件，通過低溫表面凝結或吸附氣體雜質（如水汽、有機溶劑蒸汽、油氣等），實現系統雜質凈化與真空度維持。然而在實際應用中，堵塞問題頻發 —— 雜質在捕集腔內部堆積結塊，導致氣路流通受阻、真空度驟降、制冷效率衰減，嚴重時甚至引發系統停機。本文結合冷阱核心結構，剖析堵塞成因，并提出結構優化與運維改進方案。
一、冷阱核心結構與堵塞關聯機制

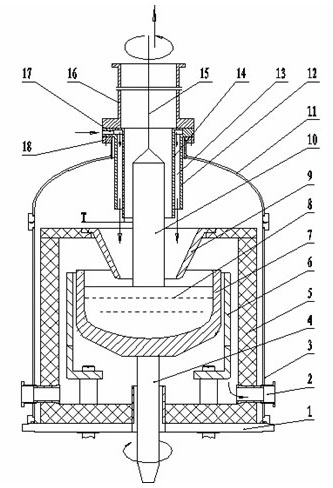

冷阱的堵塞問題與結構設計直接相關，需先明確其關鍵組成部件及功能邏輯，才能定位風險點。典型冷阱由制冷源模塊、捕集腔主體、導流結構、絕熱層、接口組件五部分構成，各部件與堵塞的關聯如下：
冷阱的工作原理是：待凈化氣流進入捕集腔后，在導流結構引導下，與低溫表面（通常溫度≤-80℃，液氮冷阱可達 77K）接觸，其中高沸點雜質（如水汽、乙醇蒸汽）因溫度驟降凝結為固體或液體，低沸點雜質則被吸附劑（如活性炭、分子篩）捕獲，凈化后氣流從出口排出。當雜質在低溫表面或氣路通道中持續堆積，超過結構承載極限時，便會形成堵塞。
二、冷阱堵塞的典型成因與失效表現
結合實際應用場景，堵塞問題主要源于結構設計缺陷、雜質特性適配不當、操作維護不規范三類因素，具體表現與成因?qū)?yīng)關系如下：
1. 結構設計缺陷：氣路流通與捕集失衡
-
捕集腔徑與氣流不匹配：若捕集腔內徑過?。ㄈ缭O(shè)計流量 100L/min 的系統選用內徑 20mm 的捕集腔），氣流速度過快（超過 5m/s），雜質易在腔體內壁形成 “沖刷堆積”；反之，腔徑過大導致氣流滯留，雜質沉降在底部形成結塊。
-
導流結構不合理：部分冷阱采用 “直板型導流板”，且間距僅 5mm，氣流通過時易在板間形成渦流，雜質被反復攔截后堆積成 “纖維狀結塊”（尤其針對含油蒸汽、高分子聚合物蒸汽的場景）；若導流板無傾斜角度（水平布置），凝結的液態雜質（如水、有機溶劑）無法自流排出，低溫下凍結成固體堵塞通道。
-
制冷表面形態缺陷：機械制冷冷阱的冷頭若為 “光滑圓柱面”，雜質凝結后易形成完整的 “冰殼” 或 “油殼”，隨厚度增加逐漸包裹冷頭，不僅阻礙氣流接觸，還會導致冷量傳遞效率下降，進一步加劇雜質凝結（形成 “堵塞 - 效率下降 - 更嚴重堵塞” 的惡性循環）。
2. 雜質特性與冷阱適配不當：針對性捕集能力不足
-
高粘度 / 高凝固點雜質處理失效：在真空鍍膜、半導體工藝中，冷阱需捕集光刻膠蒸汽、金屬有機化合物（如三甲基鎵），這類雜質凝固后粘度高（＞1000cP）、熔點高（＞50℃），若冷阱無 “易清理結構”，雜質會在捕集腔內壁形成堅硬的 “樹脂狀結塊”，難以清除。
-
多組分雜質分層堵塞：當氣流中同時含水汽（冰點 0℃）、乙醇蒸汽（冰點 - 114℃）、油氣（冰點 - 20℃）時，若冷阱僅單一低溫區（如 77K），不同雜質會在同一區域凝結，水汽先形成冰層，后續油氣在冰層表面凝結成 “油膜”，兩種雜質混合后硬度增加，形成難以剝離的 “復合堵塞層”。
3. 操作維護不規范：人為因素加劇堵塞
-
預冷不充分啟動：冷阱未達到設定捕集溫度（如要求 - 100℃，實際僅降至 - 50℃）便接入系統，雜質無法充分凝結，以 “半液態” 形式附著在腔體內壁，后續降溫后凍結成不規則塊狀堵塞氣路。
-
未及時排雜 / 清理：連續運行超過 8 小時且未定期排雜（如液態雜質未通過排污閥排出），或清理時僅采用 “常溫吹掃”（未用低溫溶劑溶解高凝固點雜質），導致殘留雜質累積，下次啟動時快速形成堵塞。
-
系統前置過濾缺失：若冷阱前端未安裝粗過濾器（如 5μm 金屬濾網），氣流中攜帶的粉塵、顆粒雜質先在冷阱入口法蘭處堆積，逐漸堵塞接口通道，表現為 “入口壓力驟升、出口流量驟降”。
三、基于堵塞解決的冷阱結構優化方案
針對上述成因，需從 “氣路流通性提升、雜質可控捕集、維護便捷性優化” 三個維度進行結構改進，具體技術方案如下：
1. 捕集腔與導流結構優化：減少氣流死角與堆積
-
變徑式捕集腔設計：采用 “入口粗 - 中段細 - 出口粗” 的變徑結構（如入口內徑 40mm、中段 30mm、出口 40mm），中段縮小區域提升氣流與冷頭的接觸效率，兩端粗徑降低氣流阻力；同時在腔底設置 15° 傾斜角，配合底部排污閥（選用低溫球閥，耐溫≤-196℃），便于液態雜質自流排出，避免底部堆積。
-
蜂窩式導流結構替代直板：將導流板改為蜂窩狀開孔結構（開孔率 60%~70%，孔徑 8~10mm），且沿氣流方向傾斜 10°，既保證氣流均勻分布，又減少渦流形成；蜂窩孔內壁做 “聚四氟乙烯涂層”（表面粗糙度 Ra≤0.4μm），降低雜質附著力，避免纖維狀結塊。
-
冷頭表面形態改進：機械制冷冷頭表面加工 “螺旋形凹槽”（槽深 2mm、螺距 10mm），液氮冷阱的冷阱壁設置 “環形凸棱”（高度 3mm），增加雜質凝結面積的同時，破壞 “完整冰殼 / 油殼” 的形成，使雜質以 “顆粒狀” 而非 “膜狀” 堆積，降低堵塞風險。
2. 多溫區捕集與雜質分類處理：提升針對性
-
雙溫區捕集設計：將捕集腔分為 “高溫區（-60~-80℃）” 與 “低溫區（≤-120℃）”，高溫區由機械制冷模塊控制，用于捕集高沸點雜質（如水汽、油氣），低溫區由液氮或深冷機械制冷控制，用于捕集低沸點雜質（如乙醇、甲烷）；兩區之間設置 “擋板閥”，可單獨清理某一區域雜質，避免多組分混合堵塞。
-
可更換吸附劑組件：針對含高分子雜質的場景，在捕集腔出口設置 “抽屜式吸附劑盒”，內置多孔陶瓷載體（孔隙率 70%）負載活性炭，吸附劑盒可快速拆卸更換，避免雜質在腔體內壁堆積；同時在吸附劑盒前端設置 “溫度傳感器”，當吸附劑飽和時（溫度因吸附放熱升高 5℃以上），觸發報警提示更換。
3. 維護便捷性結構改進：降低清理難度
-
快開式法蘭與透明視窗：捕集腔兩端采用 “卡扣式快開法蘭”（無需拆卸螺栓），法蘭密封面選用耐低溫硅橡膠（可耐受 - 196~200℃），便于快速打開清理；同時在捕集腔中段設置 “耐低溫石英玻璃視窗”（厚度 10mm），可實時觀察內部雜質堆積情況，避免盲目拆卸。
-
低溫吹掃通道設計：在捕集腔側壁設置 2 個 “吹掃接口”（內徑 10mm），分別位于入口與出口附近，堵塞時可接入干燥氮氣（溫度≤-50℃，壓力 0.2MPa）進行低溫吹掃，利用氣流沖擊剝離雜質，避免常溫吹掃導致雜質融化后再次凝結堵塞。
四、堵塞預防與運維規范
結構優化需配合規范運維，才能從根本上減少堵塞問題，具體措施如下：
-
前置過濾系統配置：在冷阱入口前串聯 “兩級過濾”—— 第一級為 5μm 金屬濾網（攔截顆粒雜質），第二級為高分子膜過濾器（攔截油霧、氣溶膠，過濾精度 0.1μm），定期（每 72 小時）更換濾芯，避免大顆粒雜質進入冷阱。
-
階梯式預冷操作：啟動冷阱時采用 “階梯降溫”—— 先降至 - 40℃并保溫 30 分鐘（排出腔體內殘留水汽），再降至 - 80℃保溫 1 小時，后升至目標溫度，避免溫度驟降導致雜質快速凝結堆積。
-
定期排雜與清理：連續運行時，每 24 小時通過底部排污閥排出液態雜質；每 168 小時（7 天）停機清理，采用 “低溫氮氣吹掃 + 專用溶劑浸泡”（如針對樹脂狀雜質用丙酮低溫浸泡），清理后需做 “氣密性測試”（泄漏率≤1×10??Pa?m3/s）。
-
實時監測預警：在冷阱入口、出口分別安裝 “壓力傳感器” 與 “流量傳感器”，當出入口壓差超過 5kPa（正常壓差≤1kPa）或流量下降 30% 以上時，觸發堵塞報警，及時停機處理，避免故障擴大。
五、應用驗證與效果
某半導體晶圓制造車間將原有 “直板導流 + 單溫區” 冷阱，改造為 “蜂窩導流 + 雙溫區 + 低溫吹掃” 優化結構后，運行數據顯示：堵塞周期從原來的 48 小時延長至 336 小時（提升 7 倍）；清理時間從 2 小時縮短至 30 分鐘；系統真空度穩定在 5×10??Pa 以下（改造前因堵塞波動至 1×10?3Pa），有效保障了光刻工藝的穩定性。
冷阱堵塞問題本質是 “結構設計與雜質特性、運行需求不匹配” 的結果。通過優化捕集腔流場、分溫區針對性捕集、提升維護便捷性，可顯著降低堵塞風險；同時結合規范的運維操作，能進一步延長冷阱使用壽命，保障下游系統的穩定運行。未來隨著智能化技術的融入，可在冷阱中集成 “雜質成分分析傳感器” 與 “自動清理模塊”，實現堵塞問題的預判與自主解決，推動冷阱技術向 “免維護、高可靠” 方向發展。
